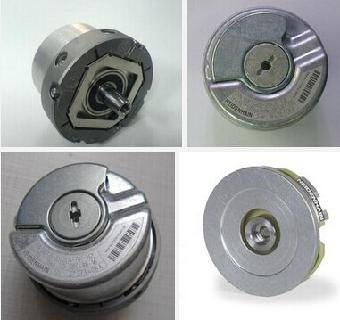

海德漢編碼器安裝及拆卸方法
我們在安裝海德漢編碼器的時候首先選用正確規(guī)格的編碼器。并檢查編碼器是否轉動靈活，以靈活無雜音為好。下面看一下如何安裝吧！
需要使用清潔的細布把編碼器的錐軸和安裝主軸的錐孔擦拭干凈，并檢查錐孔及錐軸的配合表面有無毛刺和凸起的高點，如果有請用細砂紙將其打磨掉，但不要大面積打磨以致于破壞錐度配合面，打磨后請使用清潔的細布重新進行清潔處理，必須保證錐度配合面的清潔，否則將嚴重影響安裝質量。
手持編碼器的大端錐軸，向里把編碼器推進，使錐軸與錐孔緊密結合，然后把編碼器外殼中間的 Ｍ 10 沉頭螺栓旋下，這時可看到一個 Ｍ 5 內六方螺栓，把這個螺栓擰緊，但必須注意用力不可太大，最大力矩不要超過 5 Ｎｍ ，以防把內六方擰壞，最后把最外圈的 Ｍ 2.5 的內六方螺栓擰緊，使編碼器的外圈漲緊，手持編碼器外殼施加一定的力轉一下，如不能轉動，說明編碼器安裝牢固，安裝工作完成。
接下來是海德漢編碼器拆卸了。首先我們需要把編碼器旋編線從編碼器上拔下。
把編碼器最外圈的 Ｍ 2.5 的內六方螺栓松開但不要擰下來，這時編碼器應該能夠靈活轉動，如不能轉動則繼續(xù)松 Ｍ 2.5 螺栓，直到編碼器能夠靈活轉動為止。
把編碼器中間的 Ｍ 5 內立方螺栓松兩圈但不要卸下來，用一個 Ｍ 10 的螺栓擰進中間的螺紋孔內，然后施加一定的力拒擰緊 Ｍ 10 螺栓，當達到一定力時編碼器會猛然一動，這時編碼器的錐軸已經與安裝主軸的錐孔脫離，把 Ｍ 10 的螺栓旋下再把中間的 Ｍ 5 內六方螺栓旋出，手持編碼器邊旋轉邊向外移動就可把編碼器輕輕卸下。
海德漢編碼器與安裝主軸之間是通過錐度為1：10的錐軸與錐孔進行連接。以下操作必須在曳引機斷電的情況下進行。
以上是小編整理的關于海德漢編碼器的安裝及拆卸問題，希望在您使用的過程中提供一些幫助，編碼器在工業(yè)生產中很常用，掌握正確的拆卸方法才能更好的使用。
